一、產品簡介及用途

載帶剝離力測試儀系列產品之一。本產品銷售超過1000臺；

本產品主要用于測試載帶與蓋帶的封合拉力大小，根據EIA-481的要求，載帶與蓋帶的封合拉力必須在一定的范圍內，低于或高于此拉力范圍都對SMT工藝造成一定的損失，因此通過此產品的測試可以控制編帶過程中拉力的大小，以符合SMT工藝的要求。

二、載帶剝離力測試儀LL-12結構與性能特點

2.1設備結構

本設備包括以下幾個部分：

模擬量處理部分，其包括拉力計、充電器、電機等部分。

控制器部分，其主要包括單片機、傳感器等部分。

機械支撐驅動部分，其主要包括導軌、絲桿、支架、外殼等部分

PC部分。

2.2工作原理

本設備工作原理為在載帶測試過程中，模擬量處理模塊將采集所有拉力模擬信號并完成A/D轉換處理，單片機控制器負責信號的傳輸工作，PC作為數據信號的接收端，將以曲線圖、報表等形式將拉力測試情況反映于顯示器，同時PC根據控制要求對單片機發出指令控制步進電機的驅動，以帶動模擬量處理模塊的運動，從而完成整個系統信號及運動的循環。

三、載帶剝離力測試儀LL-12主要技術參數

四、標準配置與選配

★可采用手動控制或PC控制。

★采用日本IMADA（500g）拉力測試頭，測試值準確。

★測試值采用RS232數字信號傳輸，確保信息轉換沒有誤差。

★軟件操作采用WINDOWS界面，操作簡易、方便，專業資料格式，測試結果無法修改，極具公信力。

★可設定采樣數據延時讀取，測試結果即時顯示，可設定拉力上限及下限，自動判斷并可打印測試結果。

★可進行數據存儲，建立歷史性的數據庫。

★剝離速度采用LCD顯示。

★可依客戶需求做專業開發，價格另議。

五、載帶剝離力測試儀LL-12圖片細節展示

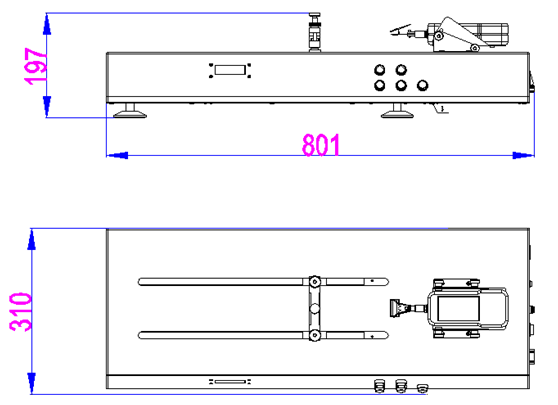

載帶剝離力測試儀LL-12內部結構圖

六、拉力測試儀 檢測 校正 維修步驟

       本設備的機電及軟件部分保修3年。很多客戶使用多年沒有故障，本系統軟件可以協助廠商管理大量機臺日常

的剝離力品質數據。

       以下檢測校正維修主要針對高靈敏度測試頭部分。

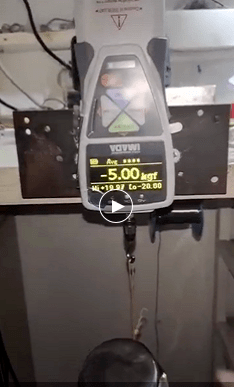

檢測

定義：指用戶需要半年或者規定一定周期檢測本儀器是否精準；方法是根據測試頭總量程范圍和主要應用量程

建立檢測要求和步驟 。

      一般采用砝碼懸吊法檢測測量精度。

步驟：

1.       固定本測試頭，測試頭朝下；

2.       本應用主要是采用20克，50克，

100克，150克各一枚；

3.       最好采用標準計量室環境，溫濕度穩定即可；

4.       歸零，緩慢懸掛，輕放，記錄每顆砝碼3-5次

的測量值；并取得平均數；

5.       本測試頭出廠附有檢測報告和測量誤差范圍。在

誤差范圍內視為檢驗合格。

校正

定義： 如果測量數據超差，用戶采用一些基準工具確定基準值并對儀器關鍵部件按照某種方法歸位，達到

校正測量精度的目的。

       本儀器采用應變性金屬傳感器，無法簡單在用戶現場歸零。

       所以，用戶無法校正本設備，一旦精度超差，必須寄回有專業儀器或者配件的原廠修理。

       如果不過載，本儀器精度，質量均可以保證。用戶反應良好。

維修

定義：   本測試頭在長期使用中，一般超過3年以上。會損壞以下位置：

1.       按鍵；

2.       顯示屏；

3.       過載導致的失準（本案例多采用量程最大為500g 的量程，當用戶采用200%的超量程動作，一定過

載失準。）   精度高，就量程范圍小。

          以上故障都可以終身維修。
